您現在所在位置：首頁>>產品中心>>流量儀表系列>>轉子流量計
| 測量范圍 | 水：2.5～100000L/h |
| 空氣：0.07～3000m³/h | |
| 量程比 | 10:1（DN≤100mm） |
| 5:1 （DN≤100mm） | |
| 精度等級 | 標準型1.5級，特殊訂貨可達1.0級 |
| **工作壓力 | DN15、DN25、DN40、DN50～4.0MPa |
| DN80、DN100、DN150～1.6MPa | |
| 介質溫度 | 普通型：-40℃～100℃ |
| 高溫型：-80℃～250℃ | |
| 內襯F46氟塑料：-40℃～+80℃，內襯PFTE-40℃～+120℃ | |
| 環境溫度 | 指針式：-40℃～+65℃ |
| 智能型：-25℃～+65℃ | |

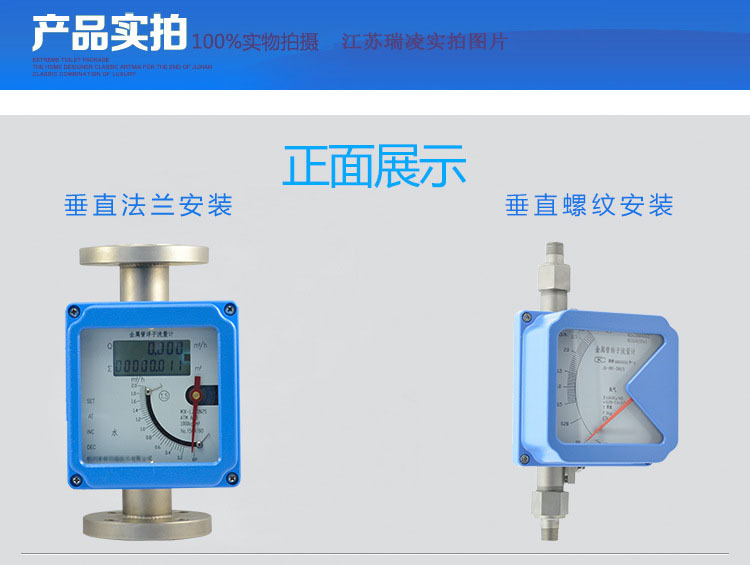

| 連接方式 | 法蘭連接、螺紋連接、卡箍連接 |
| 電氣接口 | M20×1.5（特殊要求可做） |
| 防護等級 | IP65 |
| 防爆等級 | 本安：ExibIICT4(配LB987S安全柵) 隔爆：ExdIIBT4 |
| 介質粘度 | DN15≤5Mpa.s DN25～150≤5Mpa.s |
| 測量管材質 | 304不銹鋼 316不銹鋼，304或316L不銹鋼內襯FTFE或F46 |
| 浮子材質 | 304或316（不銹鋼）；FTFE或F46 |
| 管道口徑 | 結構形式 | 接液材質 | 附加結構 | |||
| A | B | 介質流向 | C | D | ||
| DN15 | Y10 | 下進上出 | RRO | 0Cr18Ni12Mo2Ti | F | 防腐型 |
| DN25 | Y20 | 橫進橫出 | RR1 | 1Cr18Ni9Ti | T | 夾套型 |
| DN50 | Y30 | 同側進出 | RP | （聚四氟乙烯） | Z | 阻尼型 |
| DN80 | Y40 | 異側進出 | Ti | （鈦合金） | G | 高溫型 |
| DN100 | Y50 | 底側進出 | RL | 316L | Y | 高壓型 |
| DN125 | B | 防爆型 | ||||
| DN150 | ||||||
| 耐腐通徑 | 普通通徑 | 測量范圍 | **壓力損失 | ||
| DN（mm） | DN（mm） | 空氣20℃ m3/h | 水（20℃）（L/h） | 空氣（KPa） | 水（KPa） |
| 15 | 15 | 0.05-0.5 | 1.6-16 | 7 | 6.4 |
| 0.07-0.7 | 2.5-25 | 7.1 | 6.5 | ||
| 0.11-1.1 | 4.0-40 | 7.2 | 6.5 | ||
| 0.18-1.8 | 6.0-60 | 7.3 | 6.6 | ||
| 0.28-2.8 | 10-100 | 7.5 | 6.6 | ||
| 0.40-4.0 | 16-160 | 8 | 6.8 | ||
| 0.70-7.0 | 25-250 | 10.8 | 7.2 | ||
| 1.00-10 | 40-400 | 10 | 8.6 | ||
| 1.60-16 | 60-600 | 14 | 11.1 | ||
| 25 | 80-800 | 14 | |||
| 25 | 3.00-30 | 100-1000 | 7.7 | 7 | |
| 4.50-45 | 160-1600 | 8.8 | 8 | ||
| 7.00-70 | 250-2500 | 12 | 10.8 | ||
| 11-110 | 400-4000 | 19 | 15.8 | ||
| 50 | 500-5000 | 16.2 | |||
| 50 | 18-180 | 600-6000 | 8.6 | 8.1 | |
| 25-250 | 1000-10000 | 10.4 | 11 | ||
| 80 | 40-400 | 1600-16000 | 12.6 | 17 | |
| 80 | 50-500 | 2000-20000 | 15.5 | 6.3 | |
| 100 | 75-750 | 2500-25000 | 17.2 | 8.1 | |
| 100 | 100-1000 | 4000-40000 | 9.5 | ||
| 125 | 160-1600 | 6000-60000 | 10 | ||
| 125 | 250-2500 | 8000-80000 | 16 | ||
| 150 | 10000-100000 | 20 | |||
| 300-3000 | 12-120m3/h | 20 | |||
| 400-4000 | 15-150m3/h | 25 | |||
| 口徑/壓力 | 尺寸 | Φd3 | Φk | Φd2 | b | f | L | h |
| 15/4.0 | 95 | 45 | 65 | 4xΦ14 | 16 | 2 | 250 | 85 |
| 25/4.0 | 115 | 68 | 85 | 4xΦ14 | 18 | 2 | 250 | 85 |
| 50/4.0 | 165 | 102 | 125 | 4xΦ18 | 20 | 3 | 250 | 85 |
| 80/1.6 | 200 | 138 | 160 | 8xΦ18 | 20 | 3 | 250 | 85 |
| 100/1.6 | 220 | 162 | 180 | 8xΦ18 | 20 | 3 | 250 | 85 |
| 125/1.6 | 250 | 188 | 210 | 8xΦ18 | 22 | 3 | 400 | 85 |
| 150/1.6 | 285 | 218 | 240 | 8xΦ22 | 22 | 3 | 400 | 85 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的金屬轉子流量計性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請 聯系我們 。
